Seat Leon > Dispositivo de enganche para remolque

Descripción

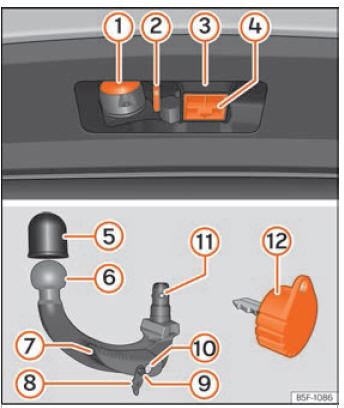

Fig. 298 Soporte del dispositivo de enganche para remolque / gancho de remolque / llave

En función del país o la versión el gancho desmontable del dispositivo para remolque se encuentra bajo la cubierta de la superficie de carga del maletero.

El gancho de remolque se monta y desmonta a mano y se suministra con llave.

1. Conector de 13 contactos
2. Ojal de seguridad
3. Alojamiento gancho
4. Tapón alojamiento gancho
5. Tapa protectora de la cabeza esférica
6. Gancho de remolque desmontable
7. Palanca de bloqueo
8. Tapa de cerradura
9. Perno de desbloqueo
10. Cerradura
11. Bolas de bloqueo
12. Llave

Funcionamiento y conservación

Cierre la cavidad de alojamiento con la tapa para que no pueda penetrar la suciedad.

Antes de enganchar un remolque, compruebe siempre la cabeza esférica y aplique grasa lubricante apropiada si fuera necesario.

Utilice la tapa protectora para guardar el gancho de remolque.

Limpie las superficies de la cavidad de alojamiento y trátelas con un producto de conservación apropiado.

ATENCIÓN

• Antes de cada viaje con el gancho de remolque colocado, compruebe su correcto ajuste y fijación en su alojamiento.
• Si el gancho de remolque no está correctamente colocado y fijado, este no se deberá usar.
• No se debe utilizar el dispositivo de enganche para remolque si está dañado o incompleto.
• No efectúe ninguna modificación ni reparación en el dispositivo de enganche para remolque.
• No desenganche nunca el gancho de remolque con el remolque acoplado.

CUIDADO

• Proceda con cuidado con el montaje del gancho de remolque para evitar daños en la pintura del parachoques.
• La zona superior del alojamiento del gancho está provista de grasa lubricante  fig. 298 3. Cuando use el dispositivo debe asegurarse de que no se haya eliminado.

Aviso

• En caso de perdida de la llave del dispositivo de enganche, acuda a un taller especializado.
• Remolcar el vehículo por medio del gancho de remolque.

Colocación en posición de reserva

Fig. 299 Posición de reserva del gancho de remolque

Fig. 300 Posición de reserva: verificación de la posición

Antes de proceder al montaje, coloque el gancho de remolque en posición de reserva en los siguientes dos pasos.

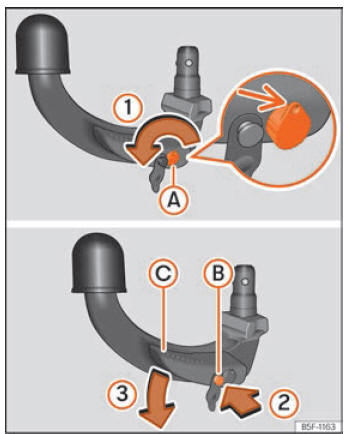

• Inserte y gire la llave en el sentido de la flecha  fig. 299 1 hasta que el agujero de la llave quede arriba (flecha).
• Coja el gancho de remolque por debajo de la tapa protectora.
• Presione el perno de desbloqueo  fig. 299 B en el sentido de la flecha 2 y al mismo tiempo presione la palanca C el sentido de la flecha 3 hasta el tope.
• La palanca permanece bloqueada en esta posición.

Verificación de la posición de reserva

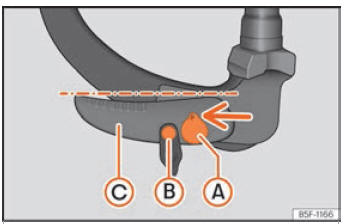

• La llave  fig. 300 A se encuentra en la posición desbloqueada (el agujero de la llave está arriba).
• Se puede mover el perno de desbloqueo  fig. 300 B.
• La palanca  fig. 300 C se encuentra en la posición inferior.

El gancho de remolque ajustado así está listo para la instalación.

CUIDADO

La llave no se puede retirar ni girar en posición de reserva.

Montaje del gancho de remolque

Fig. 301 Colocación del gancho de remolque.

Paso 1

Fig. 302 Colocación del gancho de remolque.

Paso 2

Paso 1

• Extraiga el tapón de alojamiento del gancho  fig. 298 4 hacia abajo.
• Ponga el gancho de remolque en la posición de reserva.

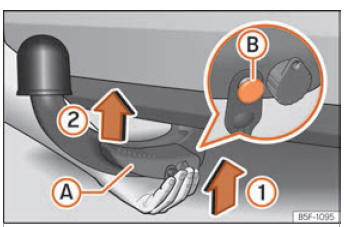

• Sujete el gancho de remolque desde abajo y encájelo en el alojamiento del gancho siguiendo el sentido de la flecha  fig. 301 1 hasta que se encastre de forma audible.

La palanca  fig. 301 A gira automáticamente en el sentido de la flecha 2 hacia arriba y el perno de desbloqueo B sale hacia afuera (su parte roja y verde es visible).

Si la palanca A no gira o el perno de desbloqueo B no sale hacia fuera, se deberá extraer el gancho de remolque girando la palanca hasta el tope hacia abajo desde el alojamiento, y limpiar las superficies de apoyo del gancho de remolque así como de la cavidad.

Paso 2

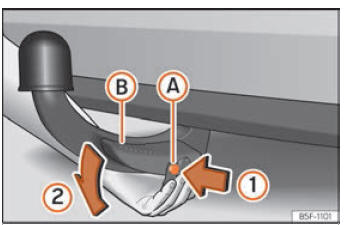

• Gire la llave hacia la derecha justo media vuelta, hasta que el agujero de la llave quede abajo  fig. 302 1.
• Extraiga la llave 2.
• Coloque la tapa B en la cerradura 3  fig. 302.
• Compruebe la correcta sujeción del gancho de remolque, Comprobación de seguridad.

ATENCIÓN

• Al fijar el gancho de remolque, para evitar pillarse los dedos, se recomienda mantener las manos retiradas de la palanca  fig. 301 A.
• No intente forzar la palanca hacia arriba para girar la llave. ¡La bola desmontable no se sujetaría correctamente!

CUIDADO

• Después de extraer la llave, coloque la tapa sobre el cierre de la palanca de mando.

  Si la cerradura se ensucia no se podrá introducir la llave.

• Mantenga limpia la cavidad de alojamiento del dispositivo. ¡La suciedad impide la sujeción segura del gancho de remolque!
• Si el dispositivo está desmontado, coloque el tapón en el alojamiento del gancho.

Comprobación de seguridad

Fig. 303 Gancho de remolque fijado correctamente

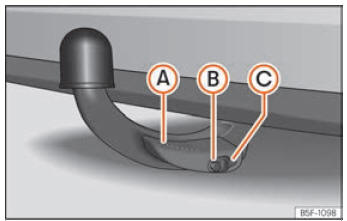

Antes de cada uso del gancho de remolque, asegúrese de la correcta fijación.

Gancho de remolque fijado correctamente:

• El gancho de remolque no se suelta de la cavidad del alojamiento tras una fuerte "sacudida".
• La palanca A está arriba  fig. 303.
• La parte roja y verde del perno de desbloqueo B es completamente visible  fig. 303.
• La llave está quitada.
• La tapa C está sobre la cerradura  fig. 303.

ATENCIÓN

• Al liberar el gancho de remolque, para evitar pillarse los dedos, se recomienda mantener las manos retiradas de la palanca A  fig. 303.
• ¡El dispositivo de enganche para remolque sólo debe utilizarse si se ha bloqueado correctamente el gancho de remolque!

Desmontar el gancho de remolque

Fig. 304 Desmontar el gancho de remolque

Fig. 305 Desmontar el gancho de remolque

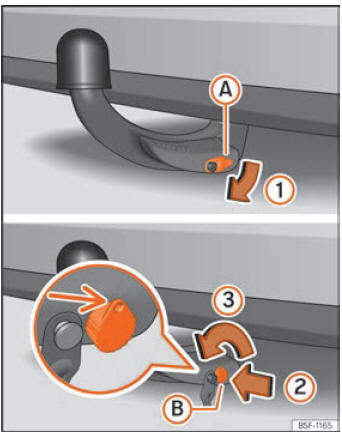

• Extraiga la tapa A de la cerradura 1  fig. 304.
• Introduzca la llave B en la cerradura 2  fig. 304.
• Gire la llave hacia la izquierda 3 justo media vuelta, hasta que el agujero de la llave quede arriba  fig. 304.
• Sujete el gancho de remolque desde abajo.
• Presione el perno de desbloqueo A en el sentido de la flecha 1 y, al mismo tiempo, la palanca B el sentido de la flecha 2 hasta el tope  fig. 305.
• Coloque el tapón 4 en su alojamiento  fig. 298.

ATENCIÓN

• No desmonte nunca el gancho de remolque con el remolque acoplado.
• No deje el gancho de remolque suelto en el maletero. ¡Este podría causar daños en caso de frenada repentina y poner en riesgo la seguridad de los ocupantes del vehículo!

CUIDADO

• Si la palanca no se presiona hacia abajo hasta el tope, después de retirar el gancho de remolque, éste continuará hacia arriba y no enclavará en la posición de reserva. El gancho de remolque debe quedarse en esta posición antes del siguiente montaje.
• Guarde el dispositivo en la posición de reserva con la llave introducida y con ese mismo lado hacia arriba. ¡Riesgo de dañar la llave!
• ¡Al manipular la palanca no se debe ejercer demasiada presión (p. ej. no montarse en ella)!

Aviso

• Antes de extraer el gancho de remolque, le recomendamos colocar la tapa protectora en la cabeza esférica.

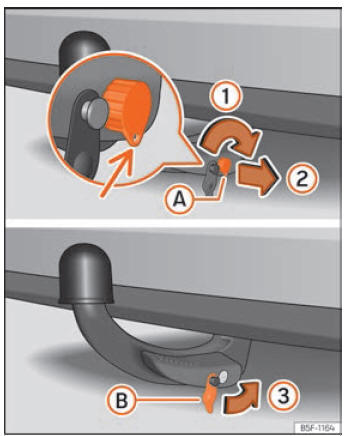

• Elimine la suciedad del gancho de remolque antes de guardarlo con el equipo de herramientas a bordo.

Conectar el remolque

Fig. 306 Girar el conector de 13 contactos

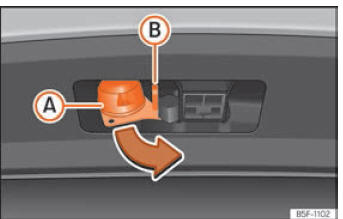

• Agarre el conector por la zona A y extráigalo en el sentido de la flecha  fig. 306.
• Retire la tapa protectora de la cabeza esférica  fig. 298 5.
• Acople el remolque a la cabeza esférica.
• Abra la tapa del conector A y conecte el remolque  fig. 306.
• Enganche el cable de retención del remolque en el ojal de seguridad  fig. 306 B. Al engancharlo, el cable de retención debe combarse en todas las posiciones del remolque frente al vehículo (curvas pronunciadas, marcha atrás, etc.).

Proceda en sentido inverso para desconectar el remolque.

ATENCIÓN

• ¡No utilice nunca el ojal de seguridad para remolcar!
• Después de enganchar el remolque y conectar el enchufe, se debe comprobar el funcionamiento de las luces posteriores del remolque.

Aviso

• Si existe un fallo en la iluminación del remolque, compruebe los fusibles del tablero de instrumentos.
• Debido al contacto del cable de retención con el ojal de seguridad se puede producir un desgaste del ojal. Este desgaste no representa ningún impedimento en el funcionamiento ni ningún fallo, y está excluido de la garantía.
• Al acoplar y desacoplar el remolque, deberá estar puesto el freno de mano del vehículo.
