Introducción al tema

Cambiar lámparas de incandescencia no es sencillo. Si no está seguro, SEAT le recomienda que se dirija a un servicio técnico, o solicite la ayuda de personal especializado. Por lo general se necesita un especialista, si aparte de las lámparas hay que desmontar otros componentes del vehículo.

Si desea cambiar usted mismo las lámparas del compartimento del motor, recuerde que es una zona peligrosa  en Trabajar en el compartimento del motor.

Las lámparas sólo se sustituirán por lámparas de idéntica ejecución. La denominación se encuentra en la base del portalámparas.

En función del equipamiento, existen diversos sistemas de faros y de luces posteriores:

• Faro principal halógeno
• Faro principal full-LED
• Faro principal halógeno con luz de día LED
• Luz posterior de lámparas
• Luz posterior con LED

Sistema de faros full-LED

Los faros full-LED implementan todas las funciones luminosas (luz de día, posición, intermitente, luz de cruce y luz de ruta) con diodos electroluminiscentes (LED) como fuente de luz.

Los faros full-LED han sido diseñados para que duren toda la vida del coche y las fuentes de luz no se pueden sustituir. En caso de avería del faro, acuda a un taller autorizado para su sustitución.

Lámparas de incandescencia (12 V)

Dependiendo del nivel de equipamiento del vehículo, parte o toda la iluminación interior y/o exterior puede ser con LED. Los diodos LED tienen una vida estimada superior a la vida del vehículo. En caso de avería con una luz LED, acuda a un taller autorizado para su sustitución.

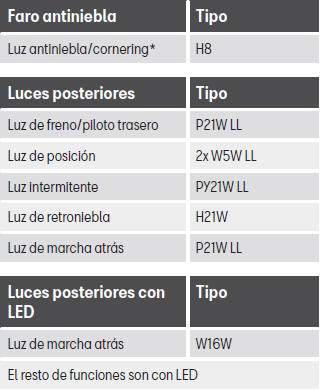

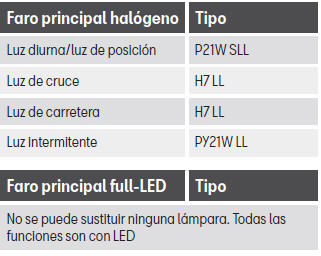

Fuente luminosa utilizada para cada función

ATENCIÓN

• Los trabajos en el compartimento del motor deben realizarse con un especial cuidado - existe peligro de quemaduras.
• Las lámparas están bajo presión y pueden explotar al cambiarlas, por lo que existe peligro de resultar herido al cambiarlas.
• Al cambiar las lámparas, evite herirse con las piezas de cantos agudos, sobre todo las que hay en la carcasa de los faros.

CUIDADO

• Antes de trabajar en el sistema eléctrico hay que extraer la llave del contacto. De lo contrario puede producirse un cortocircuito.
• Apague las luces y la luz de aparcamiento antes de cambiar una lámpara de incandescencia.
• Proceda con cuidado para no dañar ninguna pieza.

Nota relativa al medio ambiente

En las tiendas especializadas podrá informarse de cómo desechar las lámparas de incandescencia defectuosas.

Aviso

• Compruebe con regularidad que todos los equipos de iluminación de su vehículo funcionan a la perfección, en especial las luces exteriores. Esto no sólo redunda en su seguridad, sino también en la de los demás conductores.
• Adquiera la nueva lámpara antes de empezar a cambiar la lámpara defectuosa.
• No toque la ampolla de vidrio de la lámpara con la mano, es mejor utilizar un trozo de tela o papel, ya que los restos dejados por la huella dactilar se evaporarían por el calor de la lámpara de incandescencia encendida, se precipitaría en la superficie del espejo y acabaría dañando el reflector.
• Dependiendo del nivel de equipamiento del vehículo, parte o toda la iluminación interior y/o exterior puede ser con LED. Los diodos LED tienen una vida estimada superior a la vida del coche. En caso de avería de una luz LED, acuda a un taller autorizado para su sustitución.

Lámpara de luz de cruce

Fig. 54 Luz de cruce.

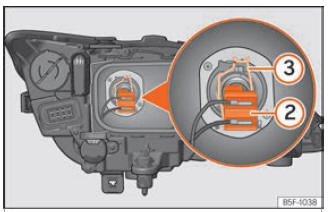

Fig. 55 Luz de cruce.

• Abra el capó del motor.

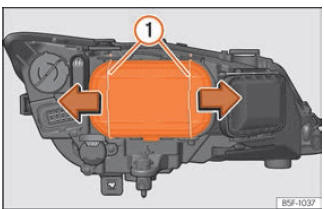

• Desplace los tirantes  fig. 54 1 en el sentido de la flecha y saque la tapa.

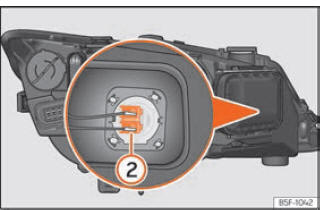

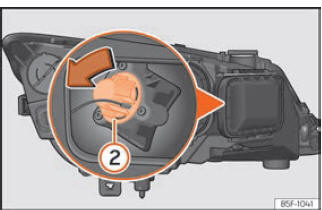

• Extraiga el conector  fig. 55 2 de la lámpara.
• Desenganche el resorte retentor  fig. 55 3 presionándolo hacia dentro y a la derecha.
• Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo quede en el rebaje del reflector.

Lámpara de luz de día

Fig. 56 Lámpara de luz de día.

• Abra el capó del motor.
• Gire el portalámparas  fig. 56 1 a la izquierda y tire.
• Saque la lámpara presionando sobre el portalámparas y giréla al mismo tiempo hacia la izquierda.
• Proceda en sentido inverso para su montaje.

Lámpara intermitente

Fig. 57 Lámpara de luz intermitente.

Fig. 58 Lámpara de luz intermitente.

• Abra el capó del motor.

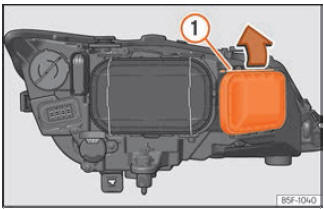

• Desplace el tirante  fig. 57 1 en el sentido de la flecha y saque la tapa.
• Gire el portalámparas  fig. 58 2 a la izquierda y tire.
• Saque la lámpara presionando sobre el portalámparas y giréla al mismo tiempo hacia la izquierda.
• Proceda en sentido inverso para su montaje.

Lámpara de luz de carretera

Fig. 59 Lámpara de luz de carretera.

Fig. 60 Lámpara de luz de carretera.

• Abra el capó del motor.

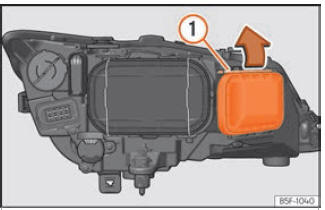

• Desplace el tirante  fig. 59 1 en el sentido de la flecha y saque la tapa.
• Presione lateralmente el conector  fig. 60 2 a la izquierda o derecha y tire.
• Saque la lámpara desconectando el conector.
• Proceda en sentido inverso para su montaje.

Lámpara del faro antiniebla

Válido sólo para las versiones con bombillas de incandescencia

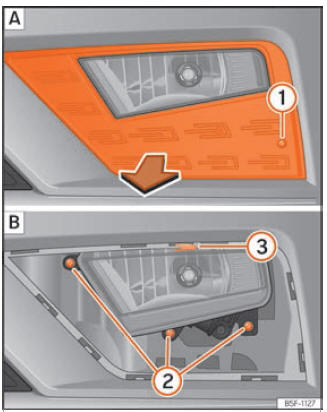

Fig. 61 Faro antiniebla: extraer la rejilla.

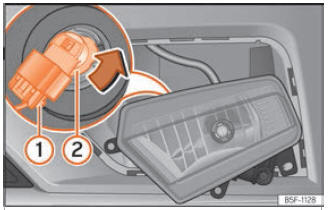

Fig. 62 Faro antiniebla: desmontar el portalámparas

Realice las operaciones en la secuencia indicada:

• Retire el tornillo  fig. 61 1 A de la rejilla del faro antiniebla utilizando un destornillador y extraiga la rejilla.
• Retire los 3 tornillos  fig. 61 2 B.
• Retire la grapa metálica situada en la parte superior del faro antiniebla tirando hacia el exterior del vehículo 3 B y extraiga el faro antiniebla.
• Extraiga el conector  fig. 62 1 de la lámpara.
• Gire el portalámparas 2 a la izquierda y tire.
• Retire la lámpara presionando sobre el portalámparas, y girando al mismo tiempo hacia la izquierda.
• Proceda en sentido inverso para su montaje.
• Verifique el funcionamiento de la lámpara.

Aviso

• Debido a la dificultad de acceso a las lámparas del faro antiniebla, para la sustitución de las mismas se recomienda dirigirse a un servicio técnico o taller especializado.
• Los faros antiniebla LED deben ser sustituidos por personal especializado.

Lámparas posteriores situadas en la carrocería

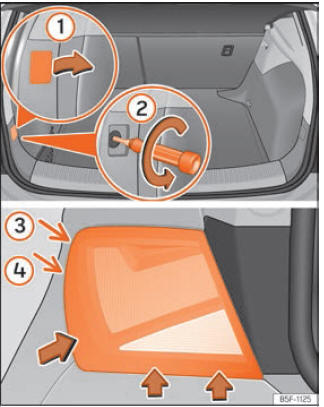

Fig. 63 Maletero: posición del tornillo de fijación para la unidad de luz trasera. Desmontar la unidad de luz trasera en la aleta.

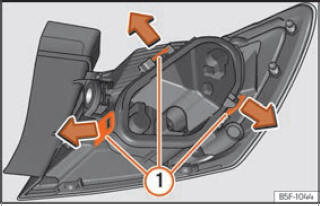

Fig. 64 Lengüetas de fijación en la parte posterior de la unidad de luz trasera.

• Compruebe qué lámpara está averiada.
• Abra el portón trasero.
• Retire la cubierta haciendo palanca con el lado plano de un destornillador en el rebaje y retire la cubierta de la abertura  fig. 63 1.
• Desenrosque cuidadosamente con un destornillador el tornillo que hay detrás en sentido contrario a las agujas del reloj (flecha)  fig. 63 2.
• Bascule el piloto en la dirección de las flechas hasta que salga de su alojamiento (posiciones 3 y 4 )  fig. 63.
• Desmonte el portalámparas  fig. 64 desbloqueando las lengüetas de fijación 1.
• Cambie la lámpara defectuosa.
• Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas. Las lengüetas de fijación tienen que encajar de forma audible.

CUIDADO

Desmonte la unidad de luz trasera con cuidado para no dañar ninguna pieza ni la pintura.

Aviso

Coloque un paño blando como base para evitar que se dañe la unidad de luz trasera al depositarla.

Lámparas posteriores situadas en el portón trasero

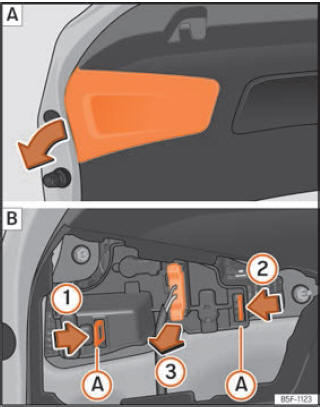

Fig. 65 Retirar la cubierta del portón trasero y desmontar el portalámparas.

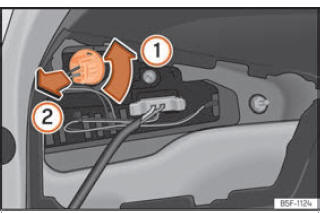

Fig. 66 Ubicación de las lámparas de incandescencia en el portalámparas.

Las lámparas se sustituyen con el portón trasero abierto.

• Retire la tapa del portón en la dirección de la flecha  fig. 65 A.
• Desbloquee las lengüetas de fijación A del portalámparas, siguiendo la dirección de las flechas 1 y 2  fig. 65 B.
• Extraiga el portalámparas de su sitio en el sentido de la flecha 3  fig. 65 B.

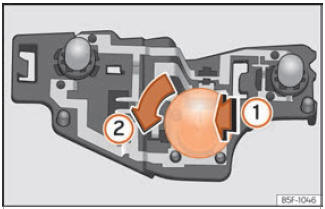

• Presione la lámpara defectuosa ligeramente hacia el portalámparas 1 , gírela a continuación hacia la izquierda 2 y extráigala  fig. 66.
• Coloque la lámpara nueva, introdúzcala en su base haciendo un poco de presión y gírela hacia la derecha hasta llegar al tope.
• Limpie el cuerpo de vidrio de las lámparas con un paño para eliminar las huellas dactilares que pueda haber.
• Verifique el funcionamiento de las lámparas de incandescencia.
• Vuelva a colocar el portalámparas comprobando que los clips de fijación A  fig. 65 B estén correctamente sujetos.
• Vuelva a montar la tapa del revestimiento del portón.

Lámparas del piloto posterior LED situadas en el portón trasero

Fig. 67 Retirar la cubierta del portón trasero

Fig. 68 Desmontar el portalámparas.

Las lámparas se sustituyen con el portón trasero abierto.

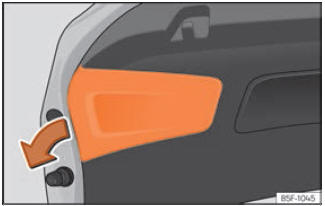

• Retire la tapa del portón en la dirección de la flecha  fig. 67.
• Gire el portalámparas de retromarcha hacia la izquierda en el sentido de la flecha 1  fig. 68.
• Extraiga el portalámparas de su alojamiento 2.
• Cambie la lámpara defectuosa y vuelva a colocar el portalámparas en su alojamiento siguiendo el orden inverso.
• Verifique el funcionamiento de las lámparas de incandescencia.

Cambio de lámparas de la luz de matrícula

Fig. 69 En el parachoques trasero: luz de matrícula.

Fig. 70 Luz de matrícula: desmontar el portalámparas.

Realice las operaciones en la secuencia indicada:

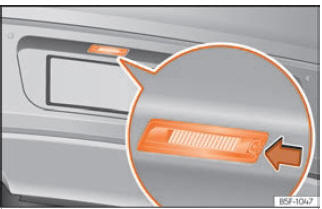

• Presione la pestaña de la luz de matrícula en la dirección de la flecha  fig. 69.
• Extraiga un poco la luz de la matrícula.

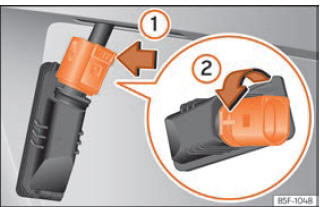

• Presione sobre el bloqueo del conector en el sentido de la flecha  fig. 70 1 y extraiga el conector.
• Gire el portalámparas en el sentido de la flecha  fig. 70 2 y extráigalo junto con la lámpara.
• Sustituya la lámpara averiada por una lámpara nueva idéntica.
• Encaje el portalámparas en la luz de la matrícula y gírelo hasta el tope en sentido contrario al de la flecha  fig. 70 2.
• Enchufe el conector en el portalámparas.
• Encaje la luz de la matrícula cuidadosamente en la abertura del parachoques.

  Asegúrese de colocar la luz de la matrícula en la posición correcta.

• Introduzca la luz de la matrícula en el parachoques presionando hasta que encastre de forma audible.

Intermitentes laterales

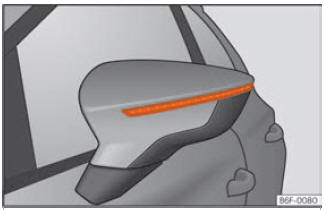

Fig. 71 Intermitente integrado en el espejo retrovisor

Los intermitentes laterales son de LED y están integrados en los espejos retrovisores.

En caso de avería, acuda a un taller autorizado para su sustitución.

Luz de freno adicional

Teniendo en cuenta que está compuesta por lámparas LED el cambio se debería realizar en un servicio técnico.
